電動旋轉臺ER400
-
標配步進電機和DB9針接口，公司自主研發的多款運動控制器均可對其實現自動化控制
-
-
產品詳情
-
產品參數
1,標配步進電機和DB9針接口，公司自主研發的多款運動控制器均可對其實現自動化控制
2,旋轉軸系采用多道工藝精密加工而成，配合精度高，承載大，壽命長
3,采用精密研配的蝸輪蝸桿結構，運動舒適，可以任意正向和反向旋轉且空回極小
4,設計精巧的消空回結構，可調整長期使用造成的空回間隙
5,特殊的結構設計保證了旋轉臺面極低的端跳和偏心，使旋轉運動更加平穩
6,旋臺的中心通孔與旋轉中心有嚴格的同軸度要求，旋臺的中心孔徑有嚴格的配合公差限制，方便客戶做精密定位
7,臺面外圍的刻度圈是激光刻劃標尺，標尺可相對臺面轉動，方便初始定位和讀數
8,步進電機和蝸桿通過進口高品質彈性聯軸節連接，傳動同步，消偏性能好，大大降低了偏心擾動且噪音小
9,電動旋轉臺可平放使用也可立式使用，可與其他種類臺子組成多維電動調整臺
10,可增加限位功能，增加初始零位，換裝伺服電機，加裝旋轉編碼器，加裝圓弧光柵接受產品的改制和量身定制
|

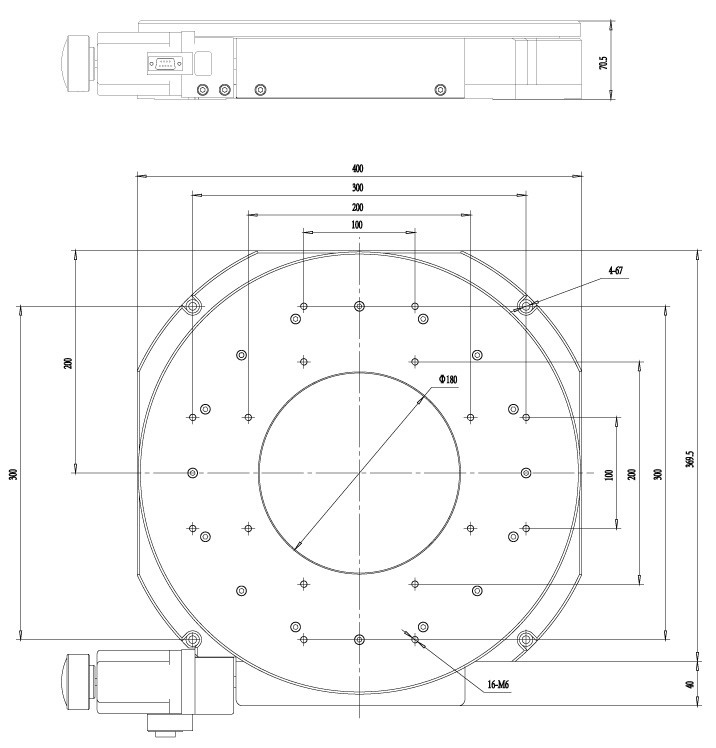

產品型號
|
ER400
|
|
結
構
描
述
|
角度范圍
|
360°
|
|
臺面尺寸
|
φ400mm
|
|
傳動比
|
720∶1
|
|
驅動機構
|
蝸輪和蝸桿結構
|
|
導軌形式
|
精密轉臺軸承
|
|
主體材料
|
鋁合金
|
|
表面處理
|
陽極氧化發黑
|
|
中心承載
|
450kg
|
|
重量
|
29kg
|
|
精
度
描
述
|
分辨率
|
0.0025°=9″（無細分）
0.000125°=0.45″（20細分）
|
|
速度
|
5°/sec
|
|
重復定位精度
|
0.002°=7.2″
|
|
絕對定位精度
|
0.005°=18″
|
|
端跳精度
|
20µ
|
|
空回
|
0.005°=18″
|
|
偏心
|
30µ
|
|
丟步
|
0.005°=18″
|
|
平行度
|
120µ
|
